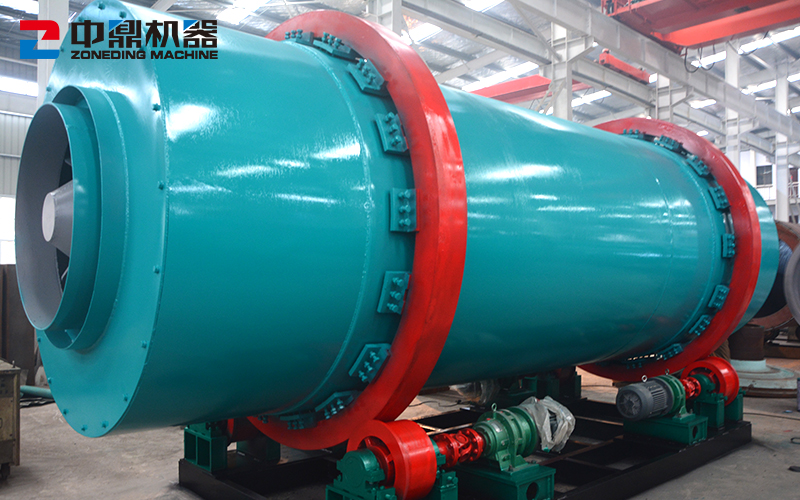

三筒烘干机

适用于干燥砂、硅砂、粉煤灰、矿渣等物料。

  • 处理量: 5-100 t/h
  • 干燥水分 (%): 12-15% (可调)
  • 热源:生物质、天然气、柴油、煤炭等。

预约考察热线:

三筒烘干机产品介绍

三滚筒烘干机也称为三滚筒烘干机或三滚筒烘干机。它是基于单滚筒干燥机的改进版本,并得到现代和先进的德国技术的支持。三缸烘干机主要由三个不同直径的同心圆组成。与传统的滚筒烘干机相比,三滚筒烘干机具有更好的密封技术,并配备了更科学的机器。

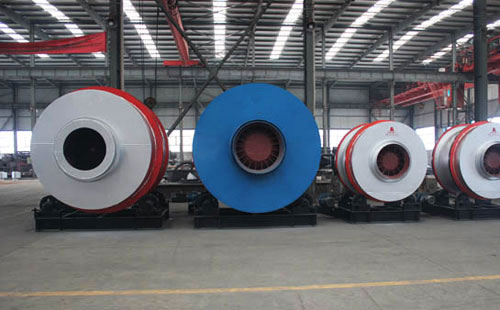

三筒烘干机图片

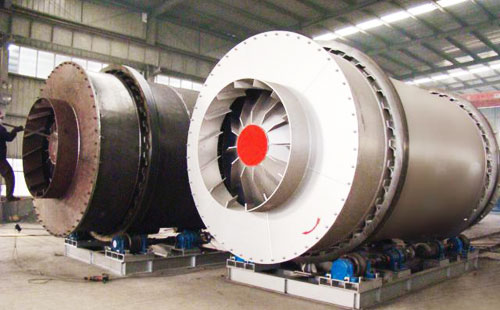

三筒烘干机图片

三筒烘干机应用

三滚筒烘干机广泛应用于建材行业、冶金行业、选矿行业、化工行业、水泥等行业。适用于上述行业中各种颗粒和粉末的干燥。干燥后,物料的湿度可达 1% 以下。三滚筒干燥机的一些应用示例:

  • 干砂浆工业中的黄砂和铸造工业中的全尺寸人造砂
  • 建筑材料和水泥工业中的喷砂表面矿渣、石灰石和石英/硅砂
  • 化学工业残渣、精矿和尾矿
  • 煤炭工业中的煤泥、原煤、浮选煤精矿和混合煤
  • 其他湿颗粒材料,如金属粉末、粉煤灰、河沙、石膏等。
三筒烘干机应用物料

三筒烘干机工作原理

物料从进料装置进入干燥机的干燥器内滚筒,实现下游干燥。物料被内升降板不断提升和分散并呈螺旋状移动,实现热交换,同时物料移动到内鼓的另一端然后进入中间的滚筒,物料在中间滚筒中连续反复地提升,以前进两步、后退一步的方式, 中间滚筒中的物料充分吸收了内滚筒散发的热量,同时吸收了中滚筒的热量,延长了干燥时间,此时物料达到最佳干燥状态。材料移动到中间滚筒的另一端,然后落入外滚筒。物料在外滚筒中以矩形多环方式移动。达到干燥效果的物料在热空气的作用下迅速移动并排出滚筒,未达到干燥效果的湿物料由于自身重量而无法快速移动,物料在这个矩形升降板中充分干燥,从而完成干燥目的。

三筒烘干机工作原理

三筒烘干机结构和优势

与传统烘干机相比,三滚筒烘干机具有明显的优势;

  • 出料温度小于 50 度,无需冷却即可直接进入底座。此外,低排放温度将延长除尘系统的使用寿命。
  • 无漏气,彻底解决了密封困难。它可以在 2 小时内安装。
  • 热效率高达 80%(传统单缸干燥机为 32%),提高了 48%。
  • 与单滚筒烘干机相比,占地面积减少约 50%,因此土地投资减少约 50%。
  • 耗煤量是单缸干燥机的1/3,节能40%。每加工吨物料的标准煤消耗量小于 9 公斤。小型烘干机每年节省 50-1 亿元,大型烘干机每年节省 1 亿-2 亿元。
三筒烘干机结构

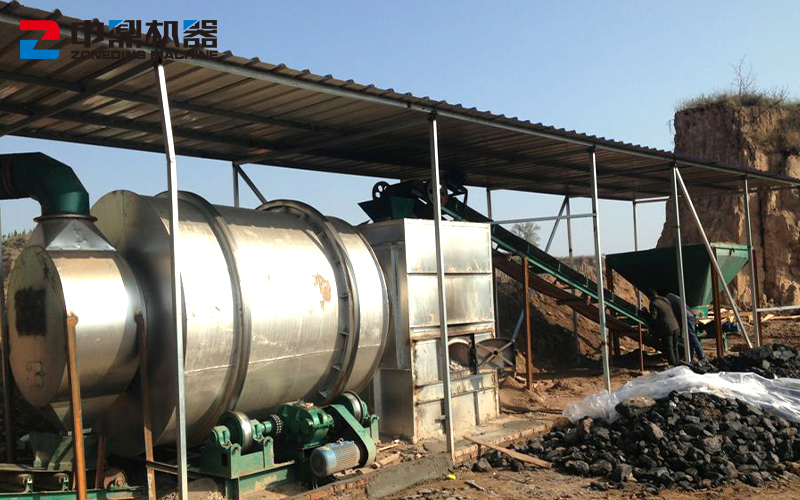

三筒烘干机客户现场

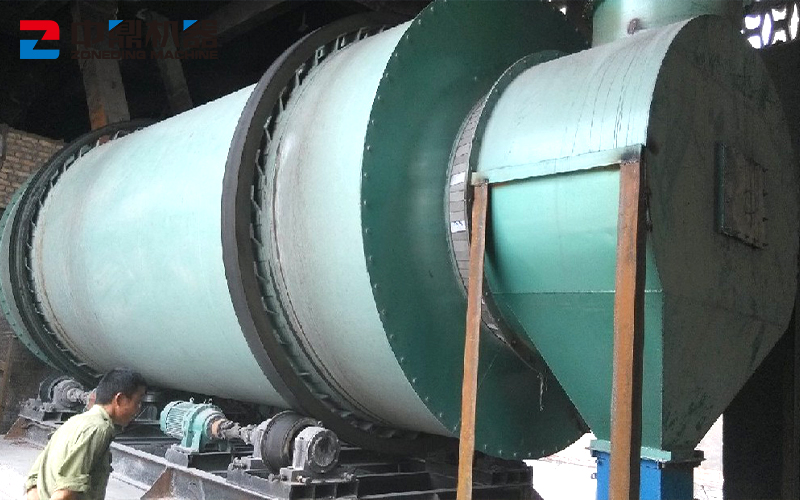

三筒烘干机客户现场
三筒烘干机客户现场

三筒烘干机型号参数

型号滚筒容积(m3)滚筒转速(r/min)电机功率(kw)最高入口温度 (°C)重量(t)产能(t/h) 黄砂容量(t/h) 炉渣
Φ1.5×35.38-103×2700-7506.04.5-7.52.6-4.0
Φ2.0×412.68-105.5×2700-7507.410.6-17.86.2-9.5
Φ2.5×524.58-107.5×2700-75015.320.6-34.712-18.4
Φ2.8×636.98-107.5×4700-7503231.1-52.218.1-27.7
Φ3.2×864.38-1015×4 元700-7504354.1-9131.6-48.3
Φ3.6×1081.48-1022×4700-7504868.5-11540-61.2
